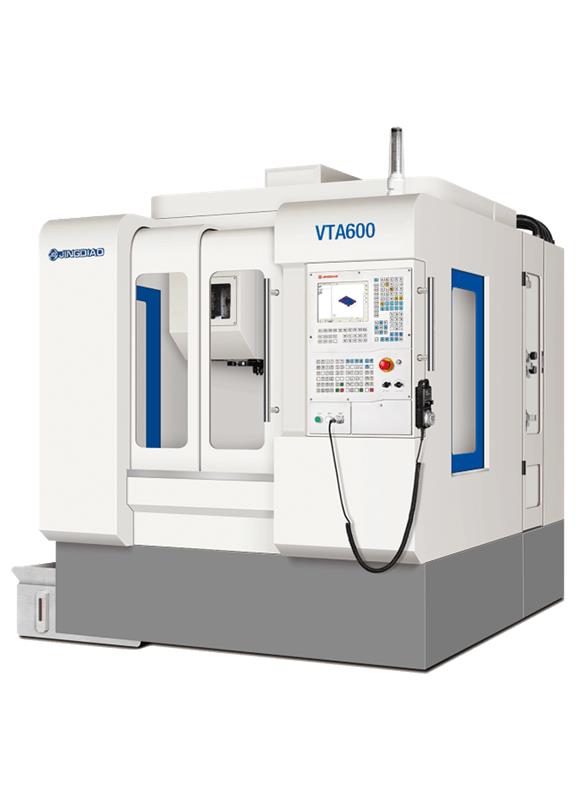

Centro de Maquinado Vertical VTA600: la solución accesible de Jingdiao

El Centro de Maquinado Vertical VTA600 de JINGDIAO es la solución compacta y asequible con mayor versatilidad del mercado para aquellos proyectos que necesiten una máquina compacta que no comprometa la velocidad ni calidad.

Su diseño compacto y su estructura tipo puente proporcionan un corte estable y sin vibraciones, lo que la hace ideal para talleres de subcontratación, talleres pequeños, productores de bajo volumen y fabricantes de precisión que necesiten un sistema versátil para trabajos complejos y de alta tolerancia.

Diseño rígido para un corte suave y preciso.

El VTA600 combina una estructura tipo puente con estabilidad térmica con un potente husillo de accionamiento directo de 24,000 RPM, lo que proporciona la rigidez necesaria para cortar materiales de hasta 52 HRC, manteniendo la velocidad necesaria para un maquinado eficiente y de alta precisión. Logra acabados superficiales de hasta 0.1 µm Ra (4 RMS) y precisiones de pieza de ±5 µ, satisfaciendo las demandas de fabricantes de moldes, fabricantes de dispositivos médicos y fabricantes de componentes 3C.

La tecnología de medición en máquina de JINGDIAO reduce el tiempo de configuración de la alineación de la pieza al palparla y ajustar automáticamente el programa a esta; un proceso más rápido y preciso que su contraparte manual.

Inteligencia Integrada: SurfMill + Medición en Máquina

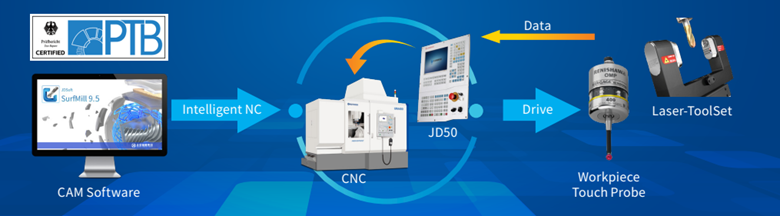

Una de las cualidades que destacan al VTA600 de otros equipos de su gama es la integración del sistema de medición en máquina y corrección inteligente (OMIM) de JIINGDIAO con el software CAD/CAM SurfMill y el control CNC JD50. Estos tres componentes crean un sistema cerrado que permite a la máquina medir las piezas en tiempo real y compensar automáticamente cualquier desviación producto del desgaste de la herramienta, la desalineación de la pieza o las irregularidades superficiales del material.

Configurable y preparado para la automatización

El VTA600 incluye un cambiador automático de 24 herramientas y es compatible con portaherramientas HSK40 o BT30. Se puede configurar con:

● Sistema FMS150 de automatización de palets de 16 estaciones con tecnología RFID para la producción sin intervención humana.

● Ajustador de herramientas láser y palpador que verifica automáticamente la longitud, el diámetro y el perfil de la herramienta.

● Mesa giratoria simultánea de 5 ejes con accionamiento directo para piezas complejas de múltiples superficies.

Capacidad total con dimensiones compactas

La capacidad total de 5 ejes del VTA600 se adapta perfectamente a los talleres y plantas:

• Recorridos de 63.6 cm × 39.5 cm × 29.9 cm
• Dimensiones de máquina: 2.2 m × 2.2 m × 2.4 m
• Sistemas integrados de control y medición, que resultan en un equilibrio entre precisión y productividad

Aplicaciones diversas

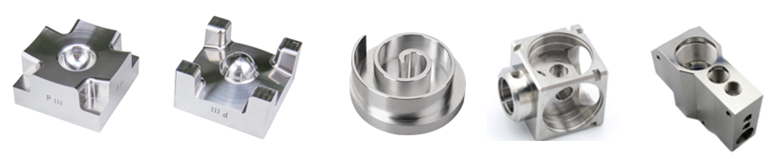

El VTA600 ya se utiliza ampliamente en la producción de piezas para las industrias médica, electrónica 3C, de fabricación de moldes y de fabricación de componentes de precisión. Ya sea para producir insertos de molde complejos, carcasas médicas de alta gama o componentes de aluminio de precisión micrométrica, este equipo ofrece resultados repetibles y de alta calidad.

Un enfoque inteligente

El VTA600 no es solo un centro de maquinado: es una solución completa que combina cortes de alta velocidad con sistemas que garantizan mayor precisión, resultados predecibles y calidad que aumenta la rentabilidad de cualquier proyecto de maquinado.

Acérquese a TEQNIPRO para más información sobre cómo integrar la tecnología JINGDIAO a su proyecto.
